АЗГ СН.01…016 предназначены для хранения, закачки и транспортировки сжатого кислорода, воздуха, азота и оборудованы в соответствии с требованиями, предъявляемыми к транспортным средствам, предназначенным для перевозки опасных грузов (класс опасности 2) согласно ГОСТ 5583-78.
В зависимости от предназначения и специфики эксплуатации, аэродромные заправщики газами могут изготавливаться:

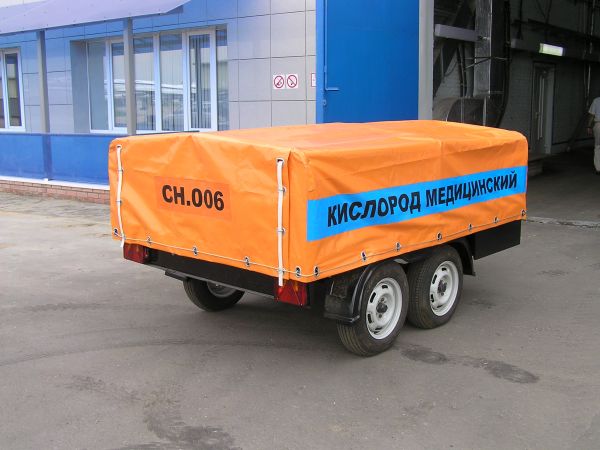

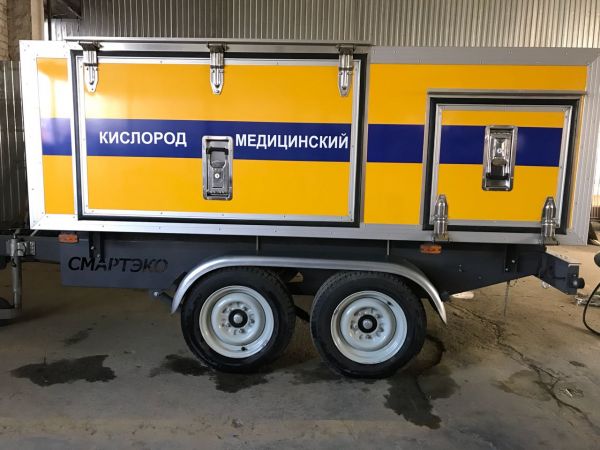

- на прицепе;

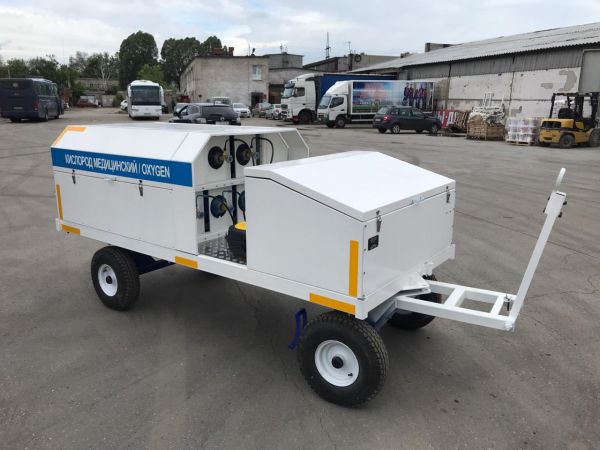

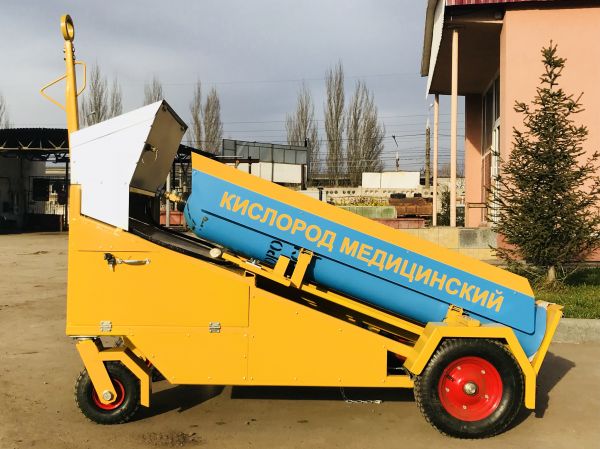

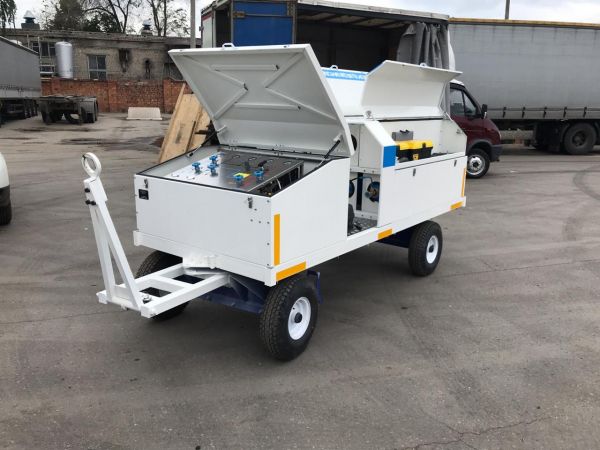

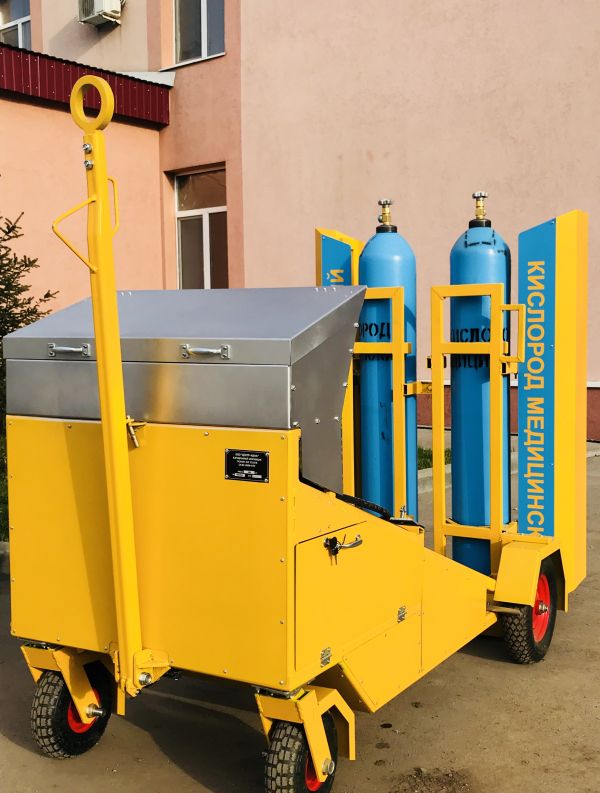

- на тележке;

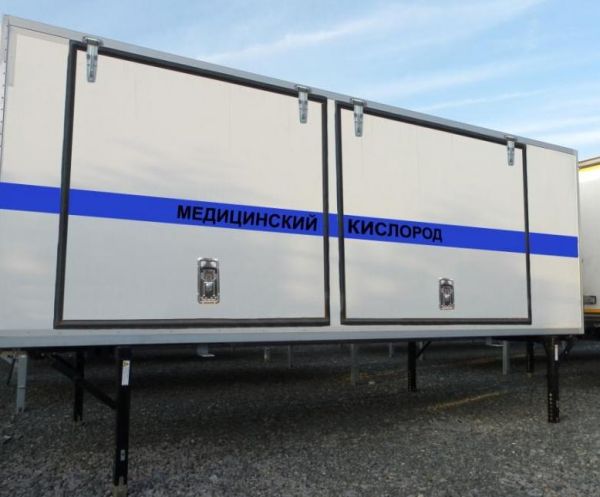

- в виде сменного модуля для шасси автомобиля;

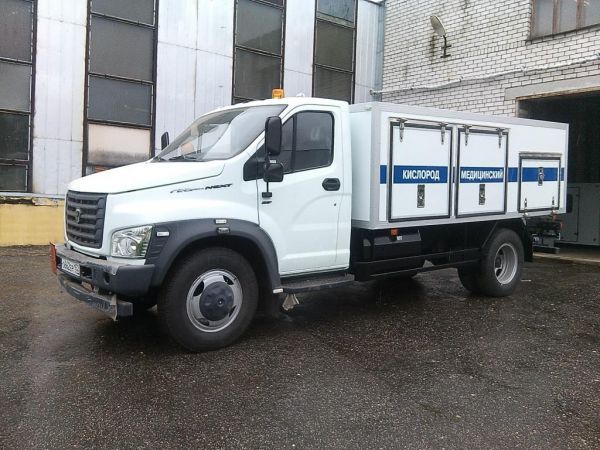

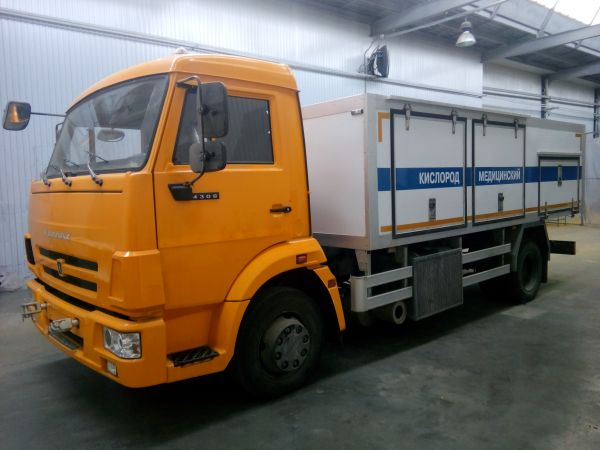

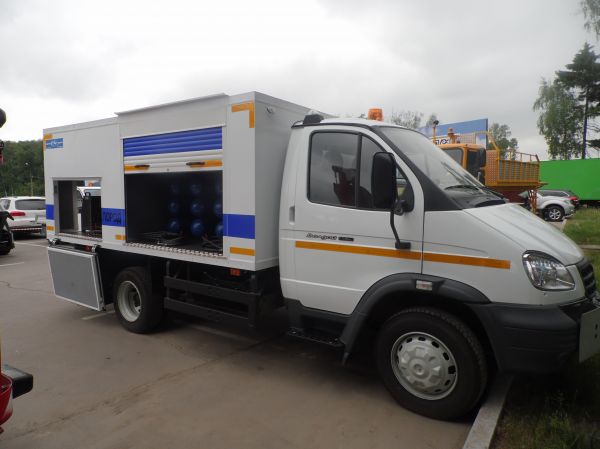

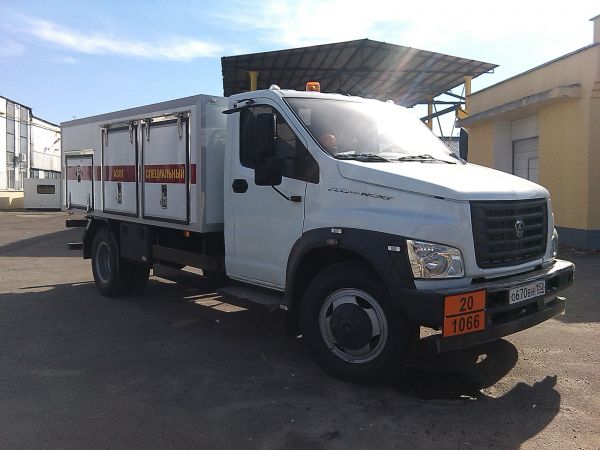

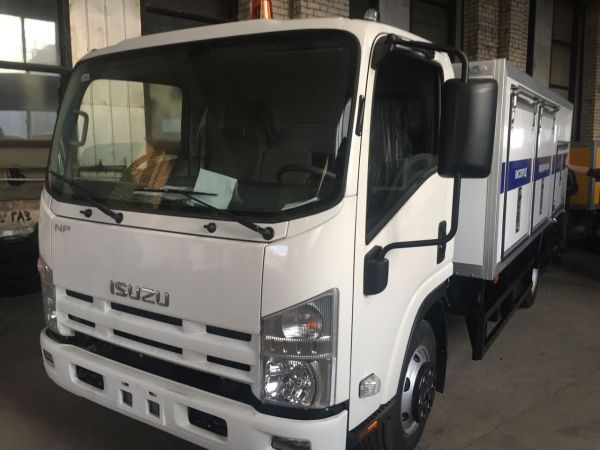

- на шасси автомобиля;
- с дожимающим компрессором (бустером);
- без дожимающего компрессора.
Заправщики выпускаются назначенными под рабочий газ азот (условное обозначение – литера «А»), воздух («В»), кислород («К»), азот и воздух («АВ») и рассчитаны на 1…16 баллонов.
Основные технические характеристики АЗГ.СН 01….16
№ п/п |
Наименование параметра, единица измерения |
Значение |
||
1. |
Монтажная база |
тележка, прицеп |
сменный модуль,шасси автомобиля |
|
2. |
Заправляемый газ |
кислород, азот, воздух |
||
3. |
Ёмкость баллонов, л |
18-50 |
||
4. |

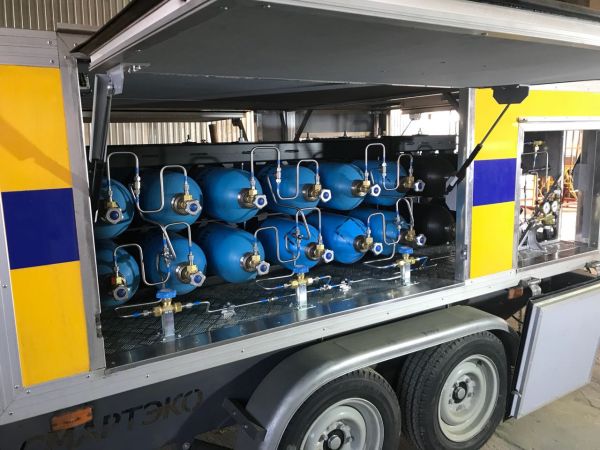

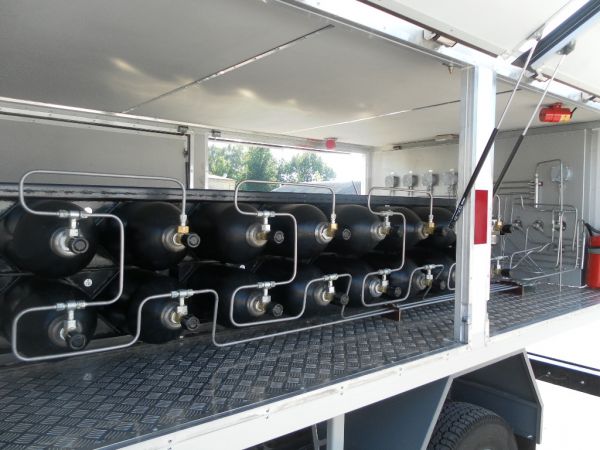

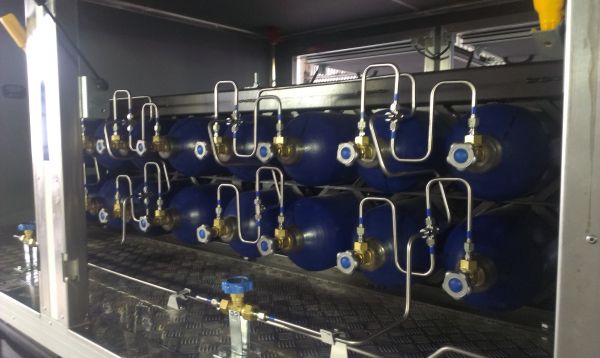

Количество баллонов, шт |
1-16 |
||
5. |
Количество групп баллонов, шт. |
не менее 2-х |
||
6. |
Давление заправки систем ВС, МПа |
0-3,0 0-15,0 0-21,0 0-35,0 |
||
7. |
Подача газа |
перепуск, компрессор (бустер производства Германия) |
||
8. |
Привод компрессора (бустера) |
пневматический, электрический |
||
9. |
Производительность компрессора (бустера), л/мин |
250-400 |
||
10. |
Степень сжатия в бустере (компрессоре) |
1:5 |
||
11. |
Заправочное оборудование |

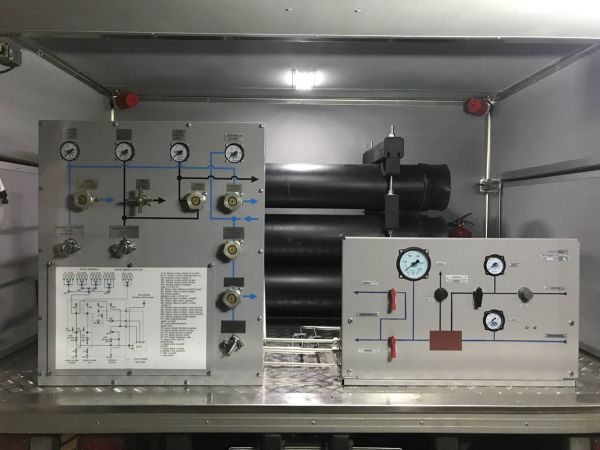

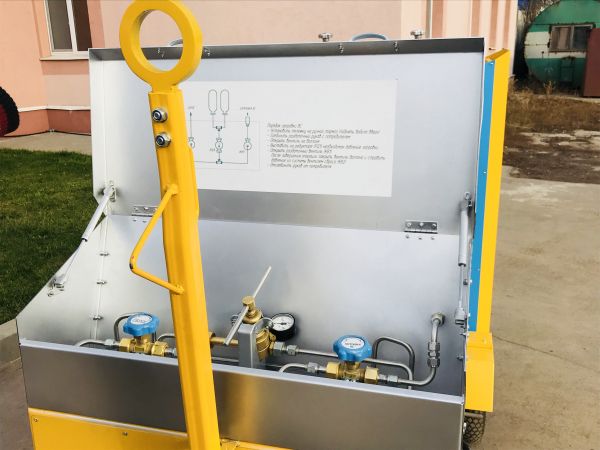

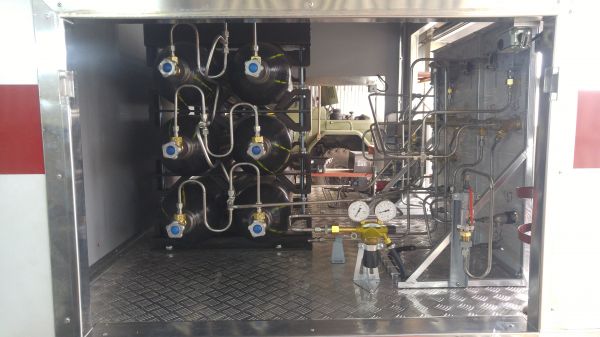

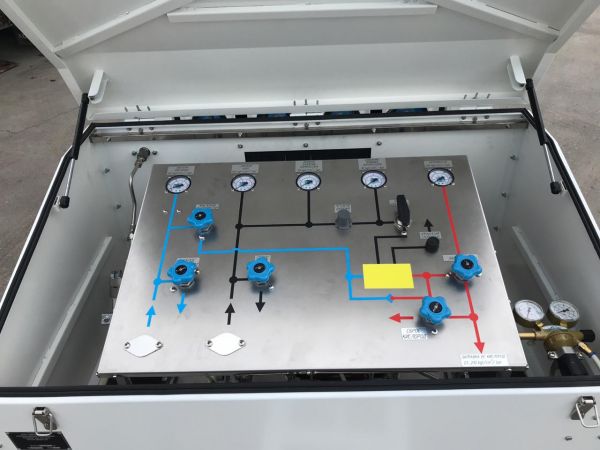

панель управления заправкой; приборы контроля заправки воздушного судна и зарядки баллонов; заправочные и зарядные разъемы; заправочные рукава с наконечниками заправки. |
||
12. |
Наконечники заправки ВС |
отечественного и импортного производства - по желанию заказчика |
||
13. |
Масса не более, кг |
1 600-6 500 |
||
14. |
Габаритные размеры, мм: длина ширина высота |
ориентировочные: 3 500-7 200 1 600-2 200 1 200- 2 450 |
||
15. |
Рабочие условия: температура окружающей среды |
от + 40 до - 45 |
||
16. |
Кузов |
жесткий «термо», тент |
||
17. |
Цвет кузова |
по желанию заказчика |
||
18. |
Надпись |
в зависимости от рабочего газа |
||
19. |
Максимальная скорость движения (буксирования), км/час |
60 |
||
20. |
Системы безопасности |
система пожаротушения |
оборудование, соответствующее комплектации для перевозки опасных грузов (категория FL, класс опасности 2) |
